規格表

簡介

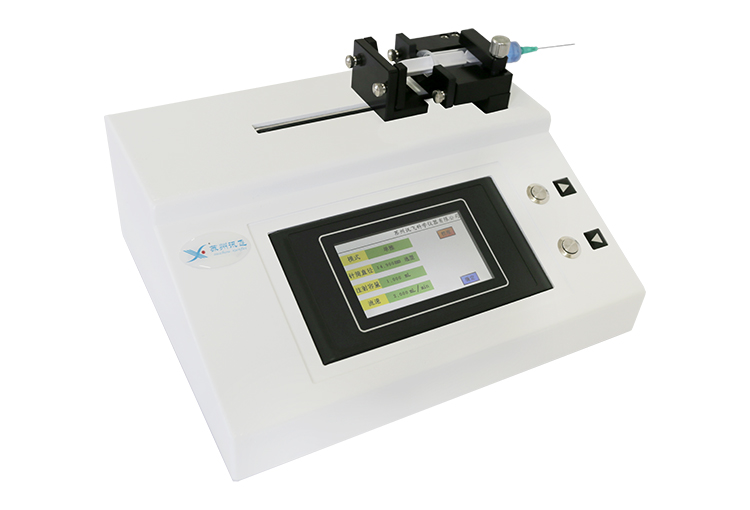

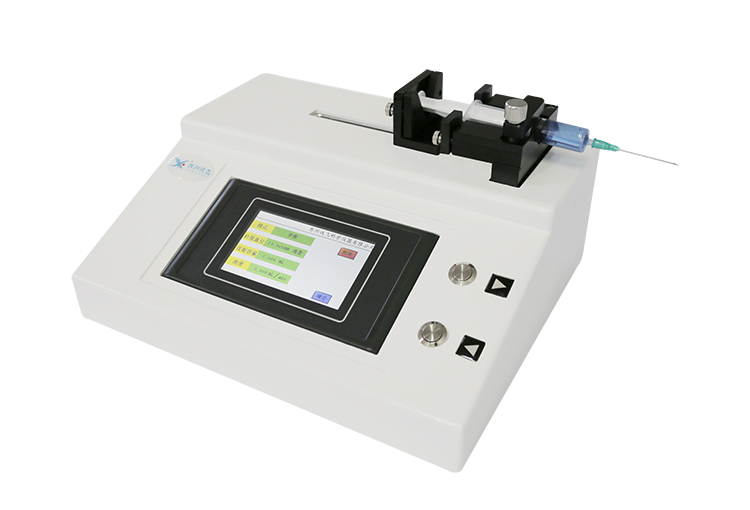

該注射泵廣泛用于化學反應注射實驗、長時間動物藥物注射實驗及其他實驗室微量注射實驗等。內置4.3寸（480*272）液晶觸摸屏裝置，操作簡單直觀?？赏瑫r裝卡規定范圍內不同規格的注射器，適合高精度的液體注射。

概述

可選擇工作模式；可從列表中選取注射器或直接輸入注射器的內徑參數；可直接輸入注射液量；可直接輸入注射流速。當所有工作參數設定完畢，點擊確定按鈕跳轉到運行界面，按運行按鈕，注射泵開始運行，可通過進度條、運行時間等參數顯示運行狀態。

v  工作模式

單推、單拉、單推循環

v  注射器內徑

l  在列表中查找

點擊選型按鈕，跳轉至注射器型號選擇畫面，該畫面包含了國內外常用的注射器廠家的產品型號參數。一旦選定了某個注射器，該注射器的內徑值將會自動地輸入到內徑顯示框里。

l  注射器內徑輸入

若使用的注射器型號選型畫面中沒有，則可以通過游標卡尺測量并直接輸入注射器的內徑值。

v  注射容量

可以設置注射的目標容量。當達到目標值時注射泵自動停止動作。

v  流速

可設置注射的流速參數。

v  通訊接口（高級功能）

通過RS485通訊接口可與上位機相連。

v  掉電記憶功能

EEPROM保存設置參數，重新上電后無需重新設置。

v  注射容量和流速單位

容量單位(mL、uL)、流速單位(mL/sec、mL/min、mL/hour、uL/sec、uL/min、uL/hour)可設置。

v  校準：通過校準程序可以得到更精確的注射參數。

注射器安裝

v  電源開關

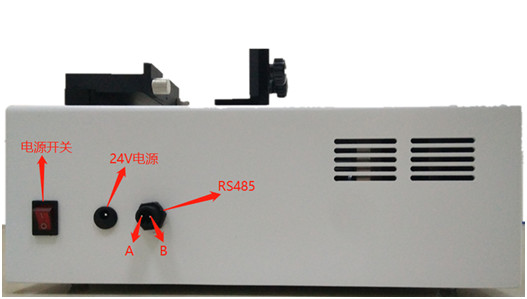

電源開關安裝在注射泵后面的左側。注射器安裝請參考下面XFP01-B注射器安裝。

v  XFP01-B注射器安裝

1、使用【快進】、【快退】按鈕移動注射器推進機構，到達合適位置。

2、提起并旋轉【注射器壓板】，松開【套筒夾緊機構】，放入注射器，使用【快進】、【快退】按鈕微調注射器至合適位置，旋緊套筒【鎖緊旋鈕】和活塞【夾緊機構】。

3、松開活塞【夾緊機構】，通過【快進】、【快退】按鈕移動注射器推進機構微調注射器至合適位置，使之貼緊活塞。旋緊活塞【夾緊機構】，旋轉【注射器壓板】壓住注射器。

注意: 有些玻璃注射器的圓角結構會導致注射器脫出。為了使裝卡更加可靠，可以在針筒上放置一個“O”形圈或一個金屬圈。

操作說明

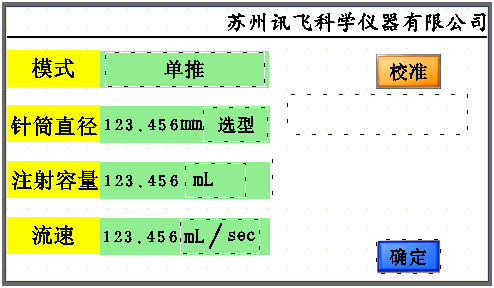

 參數設置界面

上電，進入?yún)?shù)設置界面。該頁面用于設置注射泵的工作模式、注射器內徑、注射容量、流量等參數。

(1) 模式設置

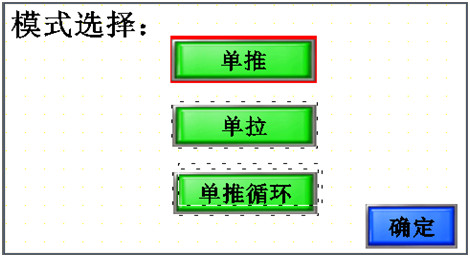

模式選擇單推按鈕，跳轉至模式選擇界面。注射泵的工作模式共有三種，分別為

單推、單拉和單推循環。

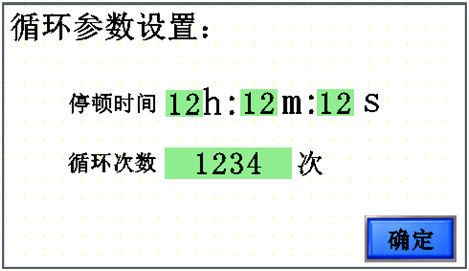

其中，選擇【單推循環】按鈕，則跳轉至單推循環參數設置界面。

在該界面，可設置循環中的停頓時間和循環次數。單推循環功能將注射液量按照已設置的循環次數和停頓時間分段以相同的流速注射完畢，滿足客戶的特定需求。

 (2)注射器內徑設置

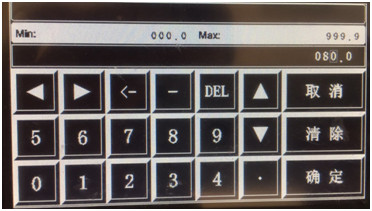

該項設置有兩種方法。方法一：點擊內徑數據顯示框，彈出鍵盤，輸入相應數字，完成內徑參數的手動輸入設置。

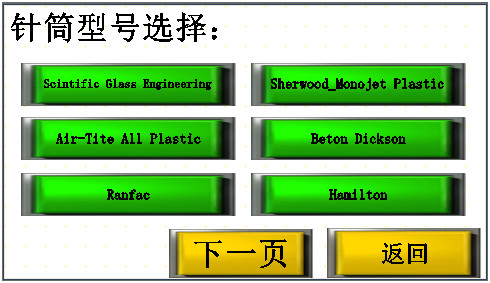

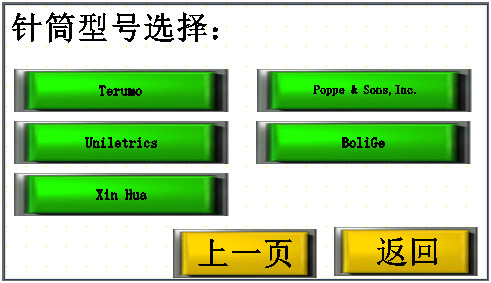

方法二：可點擊【選型按鈕，彈出注射器廠家品牌選擇界面。界面有兩個。

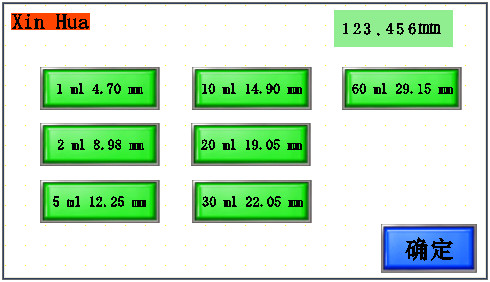

各按鈕顯示的是注射器廠家的英文名稱，點擊按鈕，跳轉至該廠家生產的各種不同類型的注射器參數界面。以廠家Xinhua為例，點擊【xinhua】，跳轉至Xinhua廠家注射器界面。

點擊【1mL 4.70mm】，則注射器內徑顯示框中顯示該1ml容量的注射器的內徑參數，單位為mm。點擊【確定】按鈕，跳轉回參數設置畫面。

(3)注射器容量設置

點擊注射器容量數據顯示框，跳出鍵盤，手動輸入容量值。

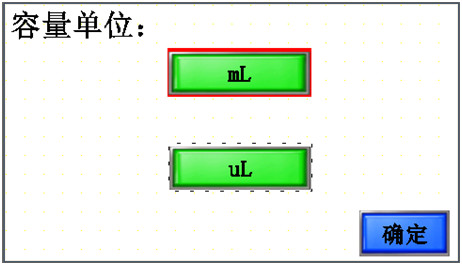

點擊注射容量單位按鈕【mL】，跳轉至容量單位設置界面。可點擊【mL】和【uL】按鈕，選擇注射容量單位。

(4)流量設置

點擊注射器流速數據顯示框，跳出鍵盤，手動輸入流速值。

若設置的流速超過該型號注射器的流速極限值的話，畫面會彈出超限報警警示條，提示用戶已超限，需重新設置流速。

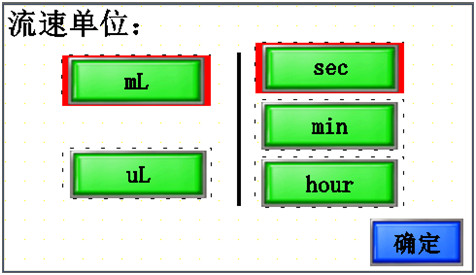

分別點擊流速單位【mL/sec】按鈕，跳轉至流速單位設置界面。

點擊相應的單位按鈕，設置合適的流速單位。兩個按鈕綜合一共可設置6種單位，分別是：mL/hour，mL/min，mL/sec；uL/hour，uL/min，uL/sec。

(5)校準

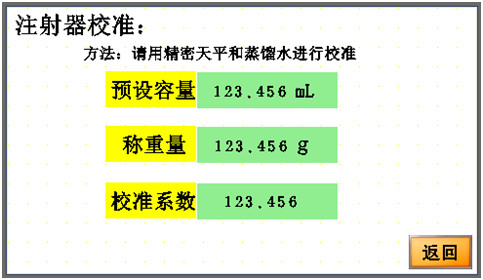

點擊【校準】按鈕，跳轉至校準界面

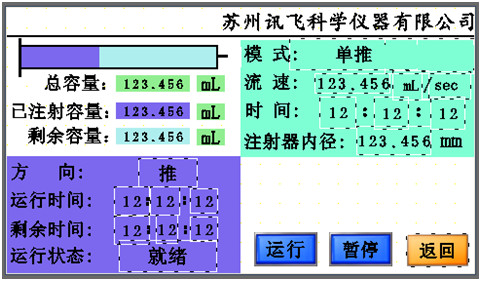

v  運行界面

在參數設置界面，點擊【確定】按鈕，跳轉至運行界面。

在運行界面，注射泵內部處理器先進行參數計算及存儲，待運行界面中運行時間和剩余時間分別顯示為“0:0:0”，運行狀態為“就緒”時，則表明數據處理完畢，可點擊運行按鈕，注射泵開始按參數設置的模式進行工作。

以下介紹運行界面顯示的參數及意義：

l   進度條：若方向為推，則進度條一開始為藍色，點擊運行按鈕，淺綠色色塊由左至右逐漸充滿進度條，若方向為拉，則進度條一開始為淺綠色，點擊運行按鈕之后，藍色色塊由右至左逐漸充滿進度條，整個過程模擬實際注射器液體注射的進度。

l   總?cè)萘浚罕硎井?dāng)前注射器要注射的液體總?cè)萘俊?/span>

l   已注射容量：表示當前注射器已注射的容量。在運行過程中， 剩余容量和已注容量顯示框會隨著注射的進程實時顯示容量值。

l   剩余容量：表示當前注射器針管中剩余的容量。

l   方向：表示該注射泵的執行機構此刻的工作方向，有推和拉兩種。

l   運行時間：表示注射泵實時注射的時間，從0:0:0開始計時。

l   剩余時間：表示注射泵中的液量還剩多少時間能完成注射。

l   運行狀態：表示目前注射泵的工作狀態。在參數設置畫面點擊確定之后，注射泵內部處理器進行參數計算與存儲，完成之后狀態顯示為“就緒”。若點擊【運行】按鈕，則狀態顯示為“運行”，若點擊【暫?！?/span>按鈕，則狀態顯示為“暫?！?，若注射泵按照已設置的參數及模式完成注射，則狀態顯示為“完成”。

l   模式：表示注射泵當前的工作模式。有推、拉二種。

l   流速：表示注射泵當前的注射速度。

l   時間：表示注射泵完成當前注射任務所需的總時間。

l   注射器內徑：表示注射泵選用的注射器內徑參數。

按鈕一共有三個：【運行】、【暫停】和【返回】。

l   運行：點擊【運行】按鈕，注射泵開始按照設置的參數和模式開始注射。

l   停止：點擊【暫?！堪粹o，注射泵暫停注射。

l   返回：點擊【返回】按鈕，跳轉至參數設置畫面，可重新設置注射參數和  模式。

XFP01-B注射泵高級功能使用說明

RS485通訊

RS485通訊功能將根據客戶需求由注射泵的后面左側引出接線端口。

客戶可通過RS485通訊連接上位機（計算機）設備，控制注射泵的運行。一臺上位機設備可控制多臺注射泵的運行。

附表：

（一）標準注射器內徑表

（二）標準注射器流量參數表

備注：此流量表僅供參考。

不同廠家的注射器會稍有不同的限制。
