規格表

簡介

該注射泵廣泛用于化學反應注射實驗、長時間動物藥物注射實驗及其他實驗室微量注射實驗等。內置4.3寸（480*272）液晶觸摸屏裝置，操作簡單直觀。可同時裝卡規定范圍內不同規格的注射器，適合高精度的液體注射。

概述

可選擇工作模式；可從列表中選取注射器或直接輸入注射器的內徑參數；可直接輸入注射液量；可直接輸入注射流速。當所有工作參數設定完畢，點擊確定按鈕跳轉到運行界面，按運行按鈕，注射泵開始運行，可通過進度條、運行時間等參數顯示運行狀態。

v 工作模式

單推、單拉、單推循環（選配）、推拉循環、拉推循環、不工作

v 注射器內徑

l 在列表中查找

點擊選型按鈕，跳轉至注射器型號選擇畫面，該畫面包含了國內外常用的注射器廠家的產品型號參數。一旦選定了某個注射器，該注射器的內徑值將會自動地輸入到內徑顯示框里。

l 注射器內徑輸入

若使用的注射器型號選型畫面中沒有，則可以通過游標卡尺測量并直接輸入注射器的內徑值。

v 注射容量

可以設置注射的目標容量。當達到目標值時注射泵自動停止動作。

v 流速

可設置注射的流速參數。

v 掉電記憶功能

EEPROM保存設置參數，重新上電后無需重新設置。

v 注射容量和流速單位

容量單位(mL、uL)、流速單位(mL/sec、mL/min、mL/hour、uL/sec、uL/min、uL/hour)可設置。

v 校準：通過校準程序可以得到更精確的注射參數。

安裝注射器

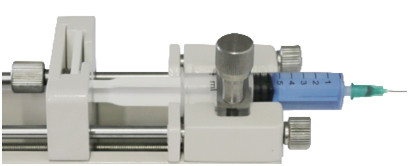

注射器安裝請參考下面XF-101PD注射器安裝：

第1步：連接電源DC24V;打開電源開關啟動系統；

第2步：松開套筒前后鎖緊旋鈕，壓緊注射器如上圖；

第3步：上拉注射器壓緊機構，壓緊注射器套筒；

第4步：通過左移、右移按鈕移動注射器推進機構；使之貼緊活塞。

第5步：旋緊活塞夾緊機構，壓緊活塞。

操作說明

XF-101PD(2)注射泵軟件操作界面主要包括：參數設置界面、工作模式選擇界面、注射器選型界面、流速單位選擇界面、運行界面等。

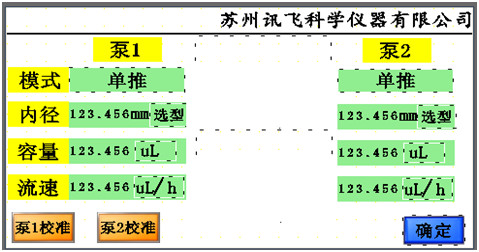

v 參數設置界面

包括工作模式、注射容量、流速、內徑等參數選擇，泵的校準操作。常規界面操作簡單直觀。

每個泵可獨立進行參數設置，方便控制。

l 模式：點擊按鈕，跳轉到工作模式選擇界面。可選擇單推、單推循環、不工作等模式。

l 內徑：點擊輸入框，鍵盤立刻彈出，直接進行按鍵輸入，或點擊選型按鈕，轉入注射器選型界面。

l 注射容量：點擊輸入框，鍵盤立刻彈出，直接進行按鍵輸入。點擊單位按鈕自動選擇容量單位：mL或uL。

l 流速：點擊輸入框，鍵盤立刻彈出，直接進行按鍵輸入。流速單位可點擊單位按鈕跳轉到流速單位設置界面進行選擇設置。

l 確定：參數設置完成，點擊確定按鈕，跳轉到運行界面。

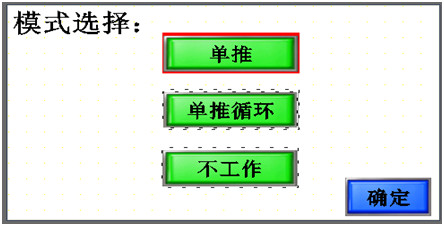

(1)模式選擇界面

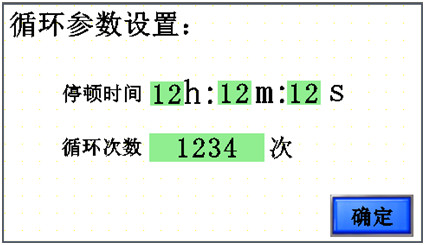

l 可選擇單推、單推循環、不工作等3種模式。其中點擊單推循環按鈕，出現界面如下圖所示

可設置循環次數和停頓時間。

(2)注射器內徑設置：

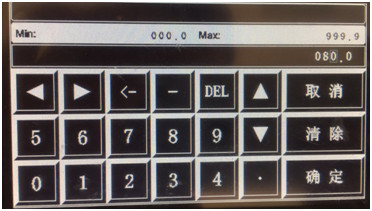

該項設置有兩種方法。方法一：點擊內徑數據顯示框，彈出鍵盤，輸入相應數字，完成內徑參數的手動輸入設置。

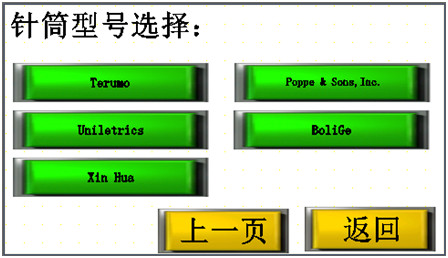

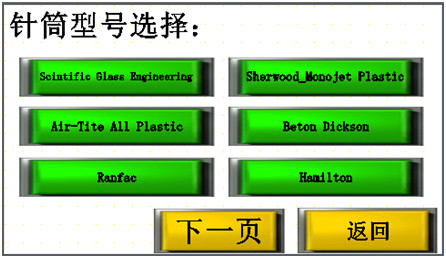

方法二：可點擊【選型按鈕，彈出注射器廠家品牌選擇界面。界面有兩個。

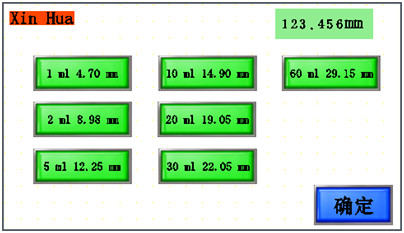

各按鈕顯示的是注射器廠家的英文名稱，點擊按鈕，跳轉至該廠家生產的各種不同類型的注射器參數界面。以廠家Xinhua為例，點擊【xinhua】，跳轉至Xinhua廠家注射器界面。

點擊【1mL 4.70mm】，則注射器內徑顯示框中顯示該1ml容量的注射器的內徑參數，單位為mm。點擊【確定】按鈕，跳轉回參數設置畫面。

(3)注射器容量設置：

點擊注射器容量數據顯示框，跳出鍵盤，手動輸入容量值。

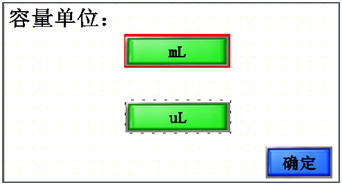

點擊注射容量單位按鈕【mL】，跳轉至容量單位設置界面。可點擊【mL】和【uL】按鈕，選擇注射容量單位。

(4)流量設置：

點擊注射器流速數據顯示框，跳出鍵盤，手動輸入流速值。

若設置的流速超過該型號注射器的流速極限值的話，畫面會彈出超限報警警示條，提示用戶已超限，需重新設置流速。

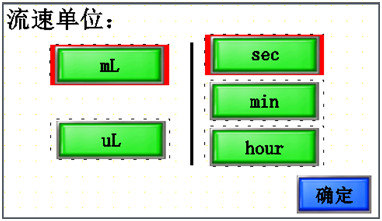

分別點擊流速單位【mL/sec】按鈕，跳轉至流速單位設置界面。

點擊相應的單位按鈕，設置合適的流速單位。兩個按鈕綜合一共可設置6種單位，分別是：mL/hour，mL/min，mL/sec；uL/hour，uL/min，uL/sec。

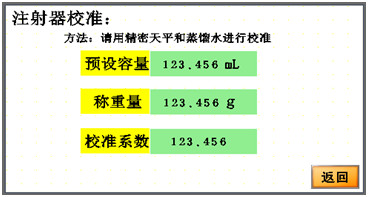

(5)校準：點擊【校準】按鈕，跳轉至校準界面

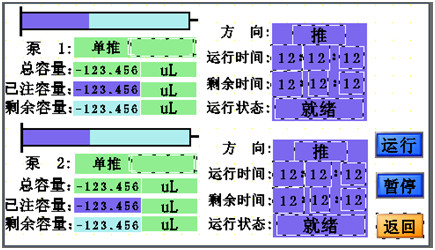

v 運行界面：

在參數設置界面，點擊【確定】按鈕，跳轉至運行界面。

在運行界面，注射泵內部處理器先進行參數計算及存儲，待運行界面中運行時間和剩余時間分別顯示為“0:0:0”，運行狀態為“就緒”時，則表明數據處理完畢，可點擊運行按鈕，注射泵開始按參數設置的模式進行工作。

以下介紹運行界面顯示的參數及意義：

l 進度條：若方向為推，則進度條一開始為藍色，點擊運行按鈕，淺綠色色塊由左至右逐漸充滿進度條，若方向為拉，則進度條一開始為淺綠色，點擊運行按鈕之后，藍色色塊由右至左逐漸充滿進度條，整個過程模擬實際注射器液體注射的進度。

l 總?cè)萘浚罕硎井斍白⑸淦饕⑸涞囊后w總?cè)萘俊?/span>

l 已注射容量：表示當前注射器已注射的容量。在運行過程中， 剩余容量和已注容量顯示框會隨著注射的進程實時顯示容量值。

l 剩余容量：表示當前注射器針管中剩余的容量。

l 方向：表示該注射泵的執行機構此刻的工作方向，有推和拉兩種。

l 運行時間：表示注射泵實時注射的時間，從0:0:0開始計時。

l 剩余時間：表示注射泵中的液量還剩多少時間能完成注射。

l 運行狀態：表示目前注射泵的工作狀態。在參數設置畫面點擊確定之后，注射泵內部處理器進行參數計算與存儲，完成之后狀態顯示為“就緒”。若點擊【運行】按鈕，則狀態顯示為“運行”，若點擊【暫停】按鈕，則狀態顯示為“暫停”，若注射泵按照已設置的參數及模式完成注射，則狀態顯示為“完成”。

l 流速：表示注射泵當前的注射速度。

l 時間：表示注射泵完成當前注射任務所需的總時間。

l 注射器內徑：表示注射泵選用的注射器內徑參數。

按鈕一共有三個：【運行】、【暫?！?/span>和【返回】。

l  運行：點擊【運行】按鈕，泵1、泵2同時按照設置的參數和模式開始注射。

l  停止：點擊【暫?！堪粹o，泵1、泵2同時暫停注射。

l  返回：點擊【返回】按鈕，跳轉至參數設置畫面，可重新設置注射參數和模式。

附表：

（一）標準注射器內徑表

（二）標準注射器流量參數表

備注：此流量表僅供參考。

不同廠家的注射器會稍有不同的限制。
